EA-10000 산업용 시리즈
30, 60kW
EA-10000 산업용 시리즈는 양방향 및 재생 기능을 갖춘 강력한 성능의 프로그래밍 가능한 DC 전원 공급 장치를 제공합니다. 이 시리즈는 60kW 출력의 6U 파워 21가지 모델과 30kW 출력의 4U 파워 29가지 모델을 포함하여 특수 응용을 위한 50가지의 다양한 모델 선택이 가능합니다. EA-10000 산업용 시리즈는 불과 0.6 m²의 바닥면적에 300 kW 출력을 갖춘 시스템 운영이 가능하며 최대 3.84MW의 고출력 시스템 구성을 지원하여 적은 수의 장치로 고성능 시스템 구성 및 랙 공간이 적게 필요하므로 운영비용이 줄어듭니다.
또한, 자동 범위 조정 기능, 디지털 제어식 DC 입력/출력, 최신 SiC기술, 스테인리스강 수냉 옵션, 확장 범위를 갖춘 AC 주전원 입력, 다양한 내장 및 옵션 인터페이스, 그리고 에너지 회수 및 지속가능성을 강조하는 다양한 기능과 옵션을 제공합니다.
EA- 10000 산업용 시리즈
전통적, 양방향, 재생
강력한 성능
- 60 kW 출력 6U 파워, 21가지 모델
- 30 kW 출력 4U 파워, 29가지 모델
- 특수 응용을 위한 50가지의 다양한 모델 선택
강력한 랙 성능
- 300 kW 출력을 갖춘 시스템을 위한 42U의 19″ 랙
- 최대 13 랙으로 구성된 단일 유닛과 각 60 kW 출력의 64 유닛
- 최대 3.84 MW의 고출력 용도
강력한 효율성
- 적은 수의 유닛으로 고출력 시스템을 구성
- 랙 공간이 적게 필요합니다
- 운영 비용이 줄어듭니다

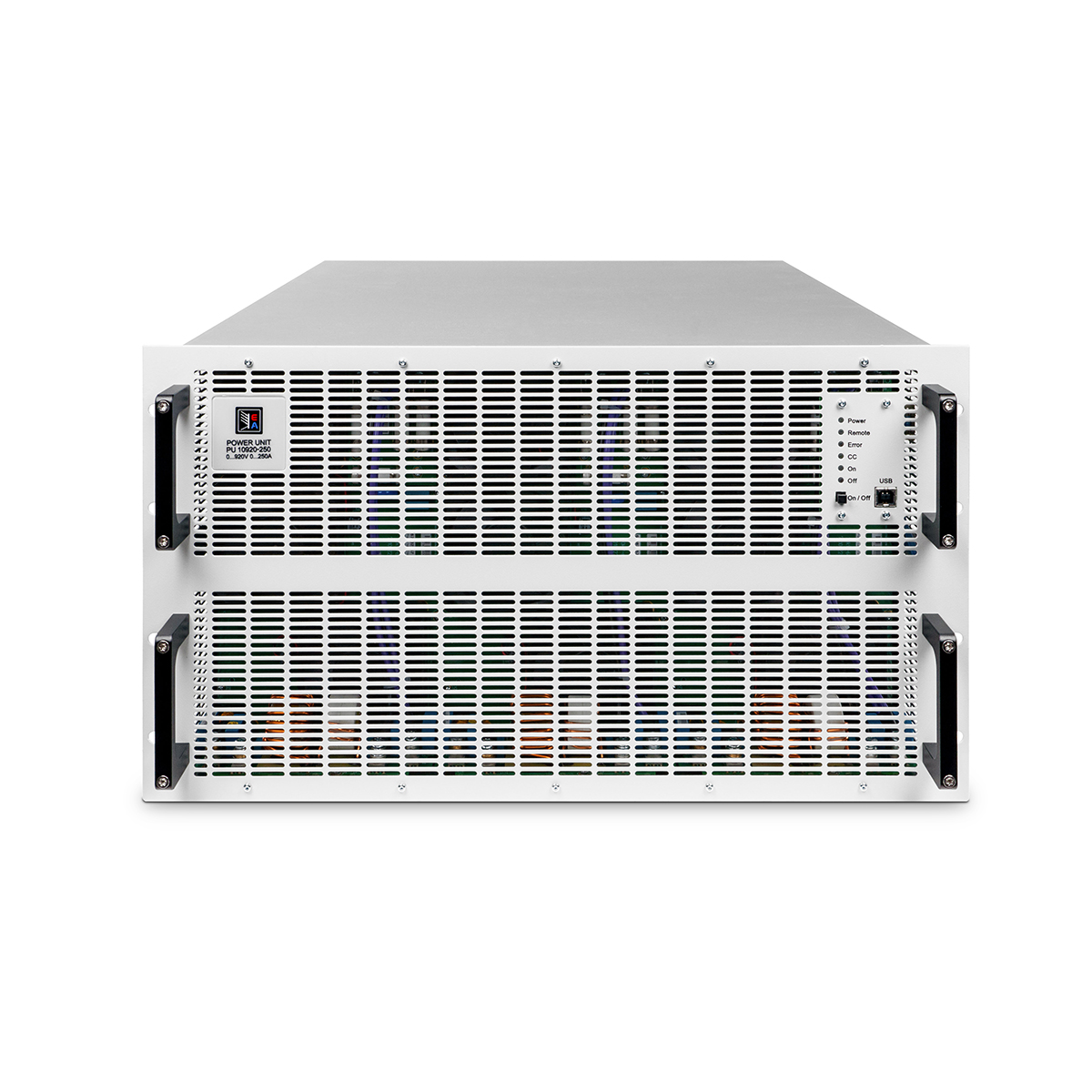

새로운 6U 파워를 이용한 단일 유닛
- 프로그램식 DC 전원 공급장치 EA-PU 10000 4U/6U
- 프로그램식 양방향 DC 전원 공급장치 EA-PUB 10000 4U/6U
- 재생 전자 부하장치 EA-PUL 10000 4U/6U

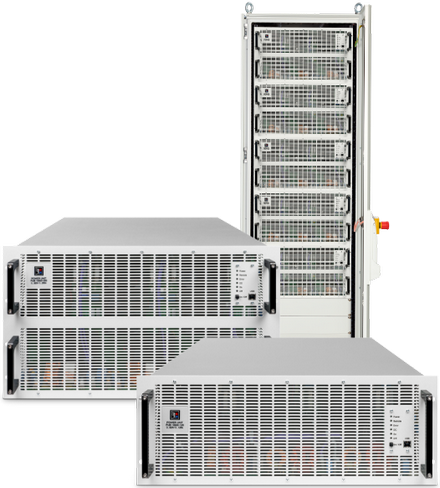

최대 300 kW의 랙 파워
- 불과 0.6 m²의 바닥면적에 300 kW 출력을 갖춘 시스템을 위한 42U 19″ 랙 한 대 운용
- 각각 60 kW의 출력을 가진 최대 64개 유닛을 갖춘 최대 13대의 랙 운용
- 최대 3.84 MW의 고출력 용도
- 전력 소비량이 다양한 10000 대의 직렬 유닛들을 병렬 운용
- 적은 수의 장치로 고성능 시스템 구성
- 중요한 랙 공간 절감
- 적은 공간에서 더 높은 출력 제공
EA-10000 산업용 시리즈
4U 전원으로
30kW 전력의 29개 모델
| 카테고리 | 시리즈 |
|---|---|
| 전원 장치 | EA-PU 10000 4U |
| 전원 장치 양방향 | EA-PUB 10000 4U |
| 전원 장치 부하 | EA-PUL 10000 4U |
| 모델 | 전압 | 전류 | 전력 |
|---|---|---|---|
| 10060-1000 | 0 – 60 V | 0 – 1000 A | 0 – 30000 W |
| 10080-1000 | 0 – 80 V | 0 – 1000 A | 0 – 30000 W |
| 10200-420 | 0 – 200 V | 0 – 420 A | 0 – 30000 W |
| 10360-240 | 0 – 360 V | 0 – 240 A | 0 – 30000 W |
| 10500-180 | 0 – 500 V | 0 – 180 A | 0 – 30000 W |
| 10750-120 | 0 – 750 V | 0 – 120 A | 0 – 30000 W |
| 10920-125 | 0 – 920 V | 0 – 125 A | 0 – 30000 W |
| 11000-80 | 0 – 1000 V | 0 – 80 A | 0 – 30000 W |
| 11500-60 | 0 – 1500 V | 0 – 60 A | 0 – 30000 W |
| 12000-40 | 0 – 2000 V | 0 – 40 A | 0 – 30000 W |
미래 지향적인 응용
- 배터리 및 연료전지 테스트
- 배터리 및 태양광 시스템 시뮬레이션
- 재활용을 위한 배터리 완전 방전
- 전기 분해 플랜트의 페일 세이프 전원 공급
- 항공 응용을 위한 지속가능한 파워 일렉트로닉스
- ATE 시스템 및 자동화 공정 제어 시스템 분야의 이용
하이테크 기능
- 자동 범위 조정 기능을 갖춘 DC 입력 / 출력
- 디지털 (FPGA) 제어식 DC 입력 / 출력 U – I – P – R
- 최신 SiC 기술
- 전면 LED를 이용한 장치 상태 표시
- 스테인리스강 수냉 옵션
- 확장 범위를 갖춘 AC 주전원 입력 (380 V – 480 V, 3ph AC)
- 내장형 인터페이스: Ethernet, USB, 아날로그
- 옵션 인터페이스: CAN, CANopen, EtherCAT, RS232, Profibus, Profinet, Modbus, Ethernet
효율성 및 지속가능성
- 마스터 슬레이브 버스 및 공유 버스
다중 장치 시스템이 단일 장치처럼 작동하도록 합니다 - 최대 96% 이상의 에너지 회수
그리드 에너지 회수 기능을 갖춘 재생 부하 작동 - 자동 범위 조정
자동 스위칭 원리 - 옵션: 기능 발생기 등
램프 기능, 임의 발생기, LUT, 통합 PV 특성 곡선 - 모든 요구 조건에 부합하는 다양한 장치
60 kW 시리즈 21 모델, 30 kW 시리즈 29 모델
이용 가능 옵션
- 비상 정지 (기계 기준 EN60204-1)
- 그리드 모니터 (ENS)
- 절연 모니터
- DC 출력용 구리 버스바
