EA Elektro-Automatik
EA Elektro-Automatik
EA-EL / ELR DC 전자로드
프로그래밍 가능한 DC 전자부하
EA-EL /ELR DC 전자로드는 프로그래밍 가능한 DC 전자 부하로 Autoranging 기능, 기존 방식 및 회생 방식을 결합한 고성능 장비로, 높은 전력 밀도와 프리미엄 기능을 자랑합니다. 2MW의 전력을 병렬로 손쉽게 구성하는 회생 방식의 ELR은 열, 소음 및 HVAC 비용을 줄여줍니다.
EA ELR 부하는 최대 95% 효율로 전류를 싱크(흡수)하여, 해당 전류를 로컬 전력망으로 회생 할 수 있습니다. 에너지 효율은 전기 비용을 절약하고 더 낮은 온도로 동작 하므로, ELR은 투자 및 테스트 장비 공간을 최소화 할 수 있는 매우 친환경적인 솔루션입니다.
EA 프로그래밍 가능한 DC 전원 공급장치
벤치탑 및 랙마운트 Autoranging 전원 공급장치
EA의 프로그래밍이 가능한 DC 전원 공급 장치 제품들은 단일 섀시의 80W 벤치탑 장치에서 최대 30kW까지의 전력 범위를 제공합니다. 고전력 밀도 장치는 최대 2000Vdc 최대 2MW까지 쉽게 병렬로 연결할 수 있습니다. 모든 EA Elektro-Automatik의 DC 전원 공급 장치는 전압이 낮아지면 전류를 자동으로 증가시키는 Autoranging 기능을 갖추고 있어서 하나의 전원 공급 장치로 더 넓은 테스트 요구 사항을 만족 할 수 있습니다.
PS 및 PSI 시리즈는 직관적인 제어, 설정 및 프로그래밍을 위한 5 인치 TFT 터치 판넬 디스플레이를 갖추고 있습니다. 지능형 인터페이스를 사용하면 많은 메뉴얼을 보지 않아도 신속하게 프로그래밍 과 테스트가 가능 합니다. 이 사용자 친화적인 터치스크린은 경쟁사의 벤치탑 제품들에는 없는 기능입니다.
대부분의 PS/I 전원 공급 장치 제품들에는 임의 파형 함수 발생기, 절환 가능한 디지털 인터페이스 컨트롤 및 배터리 테스트를 위한 내장 테스트 루틴, 태양광 시뮬레이션 및 MPPT 기능이 표준 으로 제공됩니다. 몇가지 예를 들어 보겠습니다.

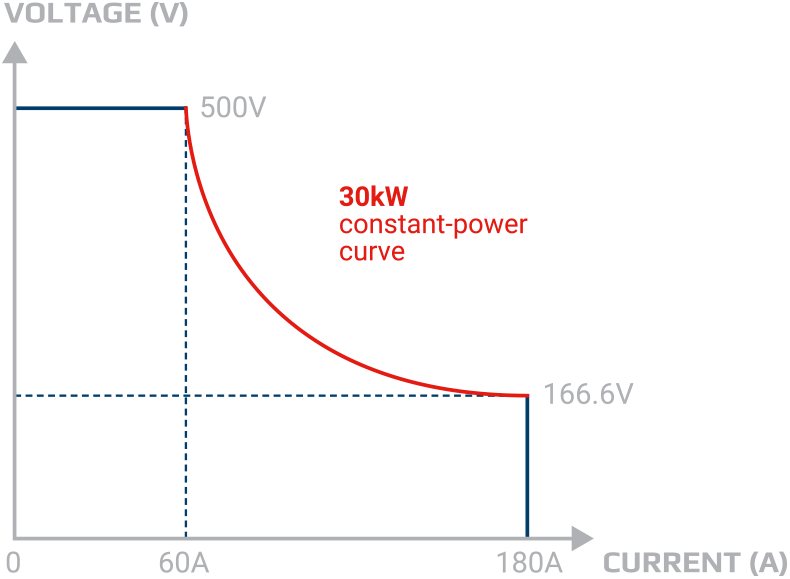

Autoranging – 테스트의 장점
모든 EA 전원 공급장치는 하나의 공급 장치로 더 많은 장치를 테스트 할 수 있도록 더 넓은 동작 범위에서 전체 전력을 제공하는 Autoranging기능을 제공합니다. Autoranging은 전원공급장치가 낮은 전류에서는 보다 높은 전압으로 또는 낮은 전압에서는 보다 높은 전류로 자동적으로 대응되는 기능을 가능하게 합니다. EA의 Autoranging 은 정격 출력 전압의 33 %까지 최대 전력을 제공 할 수 있습니다.
- 예산 및 공간 절약
- 불필요한 파워 용량 없음
- 하나의 공급장치로 더 많은 테스트 가능
- 향후 테스트를 위한 확장성

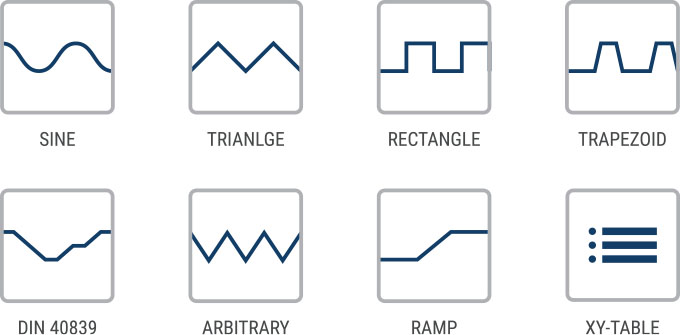

파형 함수 발생기
DC 전원 공급 장치의 일반적인 요구사항은 직선 DC 신호가 아닌 파형으로 출력 전압 또는 전류를 제공하는 것입니다. EA의 내장 함수 발생기는 사인파, 삼각파, 사각파, 사다리꼴 파형및 사용자의 임의 파형에 대한 옵션을 포함합니다. 또한, 이 기능은 램프, UI 및 IU 테이블을 위한 구성 도구와 연료 전지 및 태양광 시뮬레이션을 제공합니다.

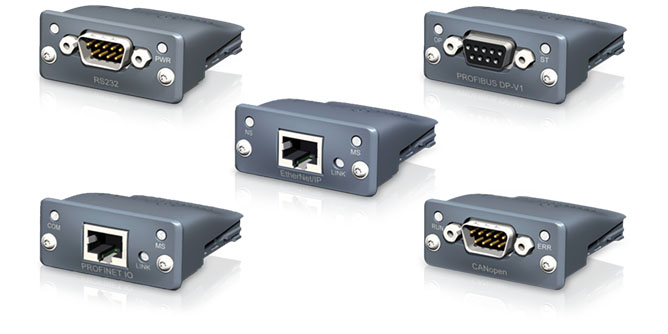

교체 가능한 Anybus 원격 제어
EA “Anybus” 모듈은 사용자가 쉽게 설치할 수 있으며 다른 통신 프로토콜이 필요할 때, 몇 분만에 드라이버를 사용하여 교체할 수 있습니다. 컴퓨터 또는 원격 제어를 위한, 이더넷, USB, EtherCAT, ProfiNET, ProfiBUS, CAN, CANOpen, Modbus, Devicenet 및 RS232 인터페이스와 같은 다양한 선택이 가능합니다.
더 많은 성능
더 높은 값
시간 절약
비용 절감
장치 유형 및 시리즈

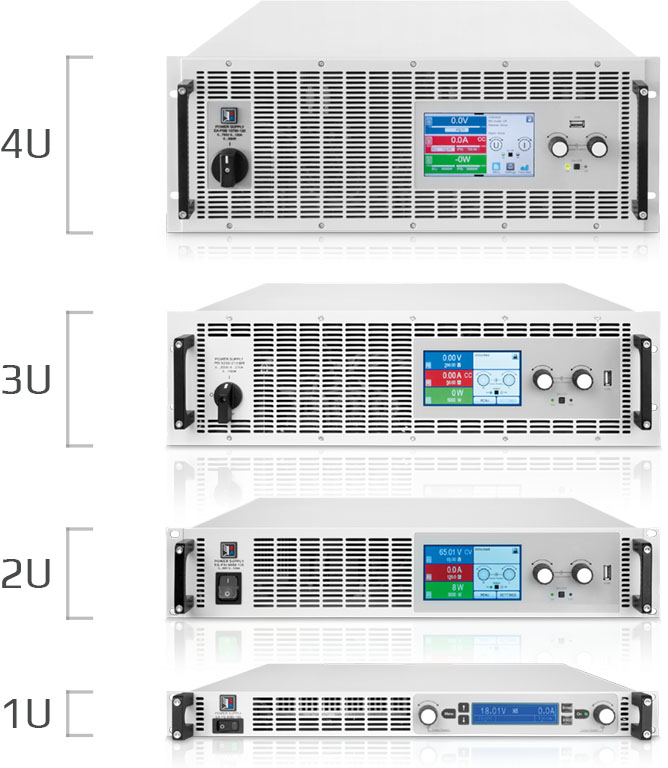

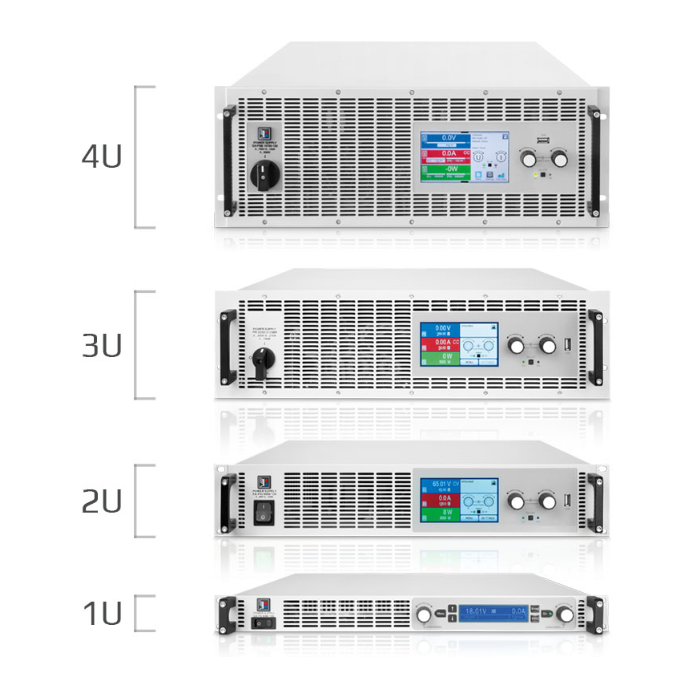

19 인치 슬라이드-인 하우징
(PS, PSI 시리즈)
주요사항
- Autoranging
- 컬러 터치스크린
- IF-플러그 앤 플레이 인터페이스-슬롯
기술 사양
- 전력
0 - 1000 W to 0 - 30 kW (Systems up to 3840kW) - 전압
0-60V to 0-2000 V - 전류
0-6A to 0-1000A (Systems up to 64000A)
가능한 특징들
- Primary Clocking 방식, Autoranging 출력
- 아날로그 및 디지털 인터페이스를 통한 외부 제어
- 영구적으로 통합된 인터페이스 및 “플러그 앤 플레이” 슬롯
- 최첨단 µ-프로세서 또는 FPGA 제어
- 고도로 절연된 모듈식 아키텍처
- PV (태양광) 시뮬레이션
- 배터리 및 연료 전지 시뮬레이션
- 함수 발생기 사인, 직사각형, 사다리꼴, 램프, 임의파형
- 알람 관리자, 사용자 프로파일
- 실험실 벤치 및 19인치 통합에 적합
- 아날로그, 이더넷, USB, CAN, Profibus 등
- 운영자 소프트웨어 EA Power Control(무상), Multi-Control “App”(라이선스 필요)
| Series | Height | Power Connection | Voltage | Current | Power | Interfaces | Special Features |
|---|---|---|---|---|---|---|---|
| EA-PS 9000 1U | 1U | 110V – 240V 1ph AC | 0 – 80 V up to 0 – 750 V |
0 – 6 A up to 0 – 100 A |
0 – 1500 W 0 – 3000 W |
USB / Analog / LAN | U CurrentI PowerP |
| EA-PS 10000 2U | 2U | 110V – 240V 1ph AC | 0 – 60 V up to 0 – 1500 V |
0 – 6 A up to 0 – 120 A |
0 – 1500 W 0 – 3000 W |
Ethernet / USB / Analog / plug’n’play-Slot for additional interfaces | U CurrentI PowerP ResistanceR Thin Film Transistor TouchTFT-T |
| EA-PSI 10000 2U | 2U | 110V – 240V 1ph AC | 0 – 60 V up to 0 – 1500 V |
0 – 6 A up to 0 – 120 A |
0 – 1500 W 0 – 3000 W |
Ethernet / USB / Analog / plug’n’play-Slot for additional interfaces | U CurrentI PowerP ResistanceR Thin Film Transistor TouchTFT-T Function GeneratorFG PhotovoltaicPV Fuel CellFC |
| EA-PS 10000 3U | 3U | 208 V – 480 V 3ph AC | 0 – 60 V up to 0 – 2000 V |
0–20 A up to 0–510 A |
0 – 5 kW 0 – 10 kW 0 – 15 kW |
Ethernet / USB / Analog / plug’n’play-Slot for additional interfaces | U CurrentI PowerP ResistanceR Thin Film Transistor TouchTFT-T |
| EA-PSI 10000 3U | 3U | 208 V – 480 V 3ph AC | 0 – 60 V up to 0 – 2000 V |
0 – 20 A up to 0 – 510 A |
0 – 5 kW 0 – 10 kW 0 – 15 kW |
Ethernet / USB / Analog / plug’n’play-Slot for additional interfaces | U CurrentI PowerP ResistanceR Thin Film Transistor TouchTFT-T Function GeneratorFG PhotovoltaicPV Fuel CellFC |
| EA-PS 10000 4U | 4U | 208 V – 480 V 3ph AC | 0 – 60 V up to 0 – 2000 V |
0 – 40 A up to 0 – 1000 A |
0 – 30 kW | Ethernet / USB / Analog / plug’n’play-Slot for additional interfaces | U CurrentI PowerP ResistanceR Thin Film Transistor TouchTFT-T |
| EA-PSI 10000 4U | 4U | 208 V – 480 V 3ph AC | 0 – 60 V up to 0 – 2000 V |
0 – 40 A up to 0 – 1000 A |
0 – 30 kW | Ethernet / USB / Analog / plug’n’play-Slot for additional interfaces | U CurrentI PowerP ResistanceR Thin Film Transistor TouchTFT-T Function GeneratorFG PhotovoltaicPV Fuel CellFC |

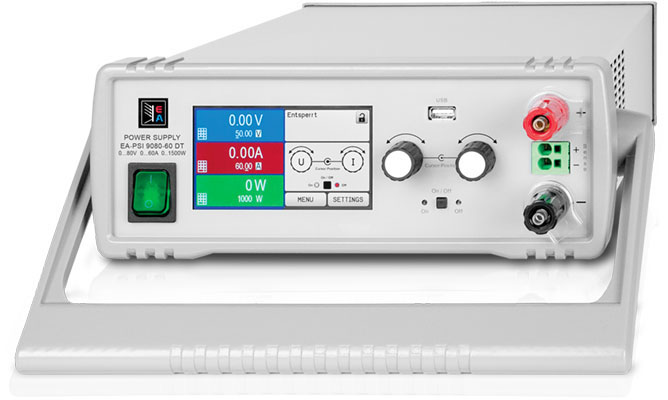

데스크탑 스타일의 공간 절약형 기기
(PS 및 PSI 시리즈)
주요사항
- Autoranging
- 컬러 터치스크린
- 보드 인터페이스의 3개 경로
기술 사양
- 전력
320W, 640W, 1000W, 1500W - 전압
40V, 80V, 200V, 750V - 전류
~ 0-60A
가능한 특징들
- Autoranging
- 컬러 터치스크린
- 넓은 입력 영역 90… 264V, Active PFC 포함
- 92%까지의 높은 효율
- USB 표준, 이더넷 및 아날로그 옵션
- LabVIew-Vis
- EN 60950의 SELV에 준하는 40V 모델
| 시리즈 | 설계 | 전력 연결 | 전압 | 전류 | 전력 | 인터페이스 | 특별한 기능 |
|---|---|---|---|---|---|---|---|
| EA-PS 2000 B | DT=데스크탑 (책상용) | 100-240V~ | 0-42V~0-84V | 0-6A~0-20A | 100-320W (Flexirange) |
USB | U 전류I 박막 트랜지스터TFT |
| EA-PS 2000 B Triple | DT=데스크탑 (책상용) | 100-240V~ | 2x 0-42V~2x 0-84V+3-6V aux | 0-6A~0-10A | 212-332W (Flexirange) |
USB | U 전류I 박막 트랜지스터TFT |
| EA-PS 3000 C | DT=데스크탑 (책상용) | 100-240V~ | 0-40V~0-200V | 0-2A~0-40A | 160-640W (Autorange) |
USB용 플러그-앤-플레이 슬롯, USB+LAN or USB+아날로그 |
U 전류I 전력P 박막 트랜지스터TFT |
| EA-PS 5000 A | DT=데스크탑 (책상용) | 100-240V~ | 0-40V~0-200V | 0-2A~0-40A | 160-640W (Autorange) |
USB | 전압U 전류I 전력P |
| EA-PSI 5000 A | DT=데스크탑 (책상용) | 100-240V~ | 0-40V~0-200V | 0-2A~0-40A | 160-640W (Autorange) |
USB / LAN / 아날로그 | 전압U 전류I 전력P |
| EA-PSI 9000 DT | DT=데스크탑 (책상용) | 100-240V~ | 0-40V~0-750V | 0-4A~0-60A | 320-1500W (Autorange) |
USB / LAN / 아날로그 | U 전류I 전력P 저항R 박막 트랜지스터 터치TFT-T Function GeneratorFG |

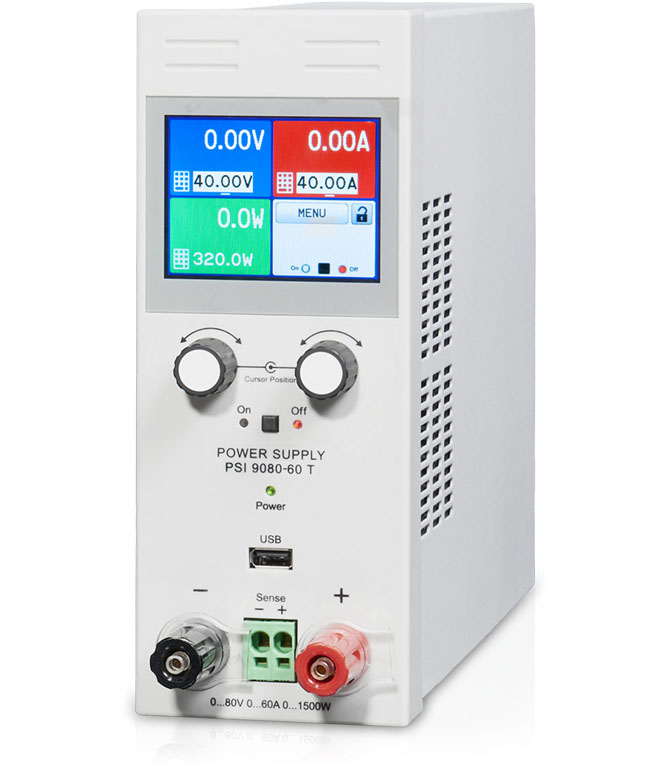

타워형 공간 절약형 기기
(PS 및 PSI 시리즈)
주요사항
- Autoranging
- 컬러 터치스크린
- IF KE 슬롯
기술 사양
- 전력
320W, 640W, 1000W, 1500W - 전압
40V, 80V, 200V, 500V - 전류
up to 0-60A
가능한 특징들
- Autoranging
- 공간-절약형 기기(타워형)
- 컬러 터치스크린
- 제어형 마이크로프로세서(FPGA)
- 컬러 터치 판넬 – 운영자 제어 모듈
- 조절 가능한 보호 기능 OVP, OCP, OPP
- 옵션: 이더넷 및 아날로그 인터페이스
- SCPI 및 Modbus-프로토콜
- LabView VIs 및 제어 소프트웨어
| 시리즈 | 설계 | 전력 연결 | 전압 | 전류 | 전력 | 인터페이스 | 특별한 기능 |
|---|---|---|---|---|---|---|---|
| EA-PS 9000 T | T=타워 (책상용) | 100-240V~ | 0-40V~0-500V | 0-4A~0-60A | 320-1500W (Autoranging) |
USB, USB용 플러그-앤-플레이 슬롯 / LAN / 아날로그 |
U 전류I 전력P 박막 트랜지스터 터치TFT-T |
| EA-PSI 9000 T | T=타워 (책상용) | 100-240V~ | 0-40V~0-500V | 0-4A~0-60A | 320-1500W (Autoranging) |
USB, USB용 플러그-앤-플레이 슬롯 / LAN / 아날로그 |
U 전류I 전력P 저항R 박막 트랜지스터 터치TFT-T Function GeneratorFG |
캐비닛 시스템
EA bidirectional programmable DC power supplies with 19-inch racks can be combined in EA cabinet systems. Adaptation to numerous industrial requirements is possible.
